索佳 SOKKIA iM-52工程型全站仪，索佳高精度测距技术 — RED-tech EDM单光源、多模式、宽量程、相位式测距技术，同时发射和接受多个频率的测距光波，实现高精度、快速测距！• 测距精度1.5+2ppm， *小显示0.1mm
详情介绍：

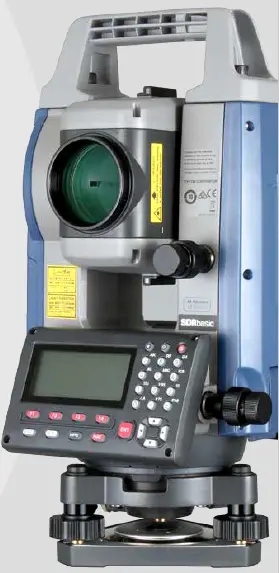

索佳 SOKKIA iM-52工程型全站仪
iM-52工程型全站仪
索佳高精度测距技术 — RED-tech EDM单光源、多模式、宽量程、相位式测距技术，同时发射和接受多个频率的测距光波，实现高精度、快速测距！
• 测距精度1.5+2ppm， *小显示0.1mm
• 测距速度0.9 秒/ 点
• 量程宽：0.3m-4000m
• 三种测距模式，满足不同作业环境下的工作需求
• 同轴测距指示激光，光斑小、亮度大、可**照准和测量被测点，避免误测。
索佳 SOKKIA iM-52工程型全站仪高精度测角技术 — IACS 自主角度校准系统，内置角度基准，检测并修正度盘测角误差，确保高精度角度测量
• 通过ISO 17123-3：2001 国际认证
• 自动倾斜补偿，超大补偿范围（6′）
高品质，高可靠性适应恶劣的作业环境
• 通过振动、跌落、温度、湿度、粉尘和喷淋等环境测试
• IP66 级防尘防水
• -20℃ ~60℃ 工作温度（-30℃ ~70℃存储温度）
操作便捷、高效作业
• 可根据作业任务，自定义操作界面菜单 节省查找应用程序时间
• 内置10 个作业文件，方便数据采集与放样
• 星号键在任意测量界面修改目标、气象等参数
• 背光式数字键盘，昏暗条件照常工作
• 支持U 盘存储，传输数据更方便
• 标配激光下对点，架站对中更快捷
• 一块电池可作业14 个小时
丰富的机载专业测量程序
索佳仪器标配：道路测设、后方交会、对边测量、参考线、悬高测量、
面积计算、偏心测量等应用程序，方便各种工程应用
索佳 SOKKIA iM-52工程型全站仪技术协议
| 型号 | iM-52 | |
| 望远镜 | ||
| 放大倍率/ 分辨率 | 30x / 2.5" | |
| 其他 | 镜筒长度:171mm，物镜孔径:45mm（EDM:48mm）成像: 正像 | |
| 测角部 | ||
| *小显示 | 1" / 5" | |
| 测角精度 | (JJG414-94)： 2" | |
| 双轴补偿器 | 双轴补偿，补偿范围±6' | |
| 视准差改正 | 提供 | |
| 测距部 | ||
| 激光输出*1 | 无棱镜模式:3R 级，棱镜/ 反射片模式:1 级 | |
| 测程 （一般气象条件下*2） |
无棱镜*3 | 0.3 ~ 500m |
| 反射片*4/*5 | RS90N-K: 1.3 ~ 500m | |
| 小型棱镜 | CP01:1.3 ~ 2,500m OR1PA:1.3 ~ 500m | |
| 单棱镜 | 1.3 ~ 4,000 m | |
| *小显示 | 精测 / 速测:0.0001m 跟踪测:0.001m | |
| 精度*2（ISO 17123-4:2001） | 无棱镜*3 | (2 + 2 ppm x D) mm*6 |
| 反射片*4/*5 | (2 + 2 ppm x D) mm | |
| 棱镜 | (1.5 + 2 ppm x D) mm | |
| 测量时间*7 | 精测: 0.9s ( 初次1.5 s), 速测: 0.6 s ( 初次1.3 s), 跟踪测: 0.4 s ( 初次1.3 s) | |
| 操作系统、接口与数据管理 | ||
| 操作系统 | Linux | |
| 显示器/ 键盘 | 带背光，对比度可调，192 x 80 点阵图形液晶显示器，带背光28 键全字母数字键盘 | |
| 操作面板 | 双面 | |
| 数据存储 | 内存约50,000 点 外存USB 闪存 ( *大32GB) |
|
| 接口 | RS-232C 串口，USB 2.0（ A型用于 USB 闪存） | |
| 其他 | ||
| 指向光 | EDM 光束同轴红色激光 | |
| 水准器 | 图形水准器6’ ( 内圆) 圆水准器10’ / 2 mm |
|
| 对中器 | 激光对中器 红色激光二极管 (635 nm ±10 nm)光, 斑精度 : ≤ 1.0 mm@1.3m, 2级激光产品 | |
| 防尘防水等级/ 工作温度 | IP66 (IEC 60529:2001)/-20 ~ +60ºC | |
| 外形尺寸（含提柄） | 183 x 181 x 348 mm（双面） | |
| 重量 | （电池和基座） 约5.1 kg | |
| 电源系统 | 电池/ 工作时间（20ºC）*8 BDC46C 可充电锂电池/ 约14 小时*9 | |
| 应用软件 | 机载程序：悬高测量，坐标测量，交点计算，放样，地形测量，偏心测量， 对边测量，后方交会，面积测量，道路测设，点到线测量 |
|
| 标准配置 | •iM 主机 • 电池(BDC46C) • 电池充电器(CDC68A) • 电源线 • 物镜盖 • 物镜遮光罩 • 工具袋 • 螺丝刀• 镜头刷 • 校正针× ２ • 擦拭布 • 操作入门指南 • 激光警示牌 • 仪器箱 • 背带 | |
备注带*
*1 参照IEC60825-1:Ed.3.0:2014 标准/FDA CDRH 21 CFR 部分，第 1040.10 和11 条例。
*2 一般天气: 薄雾、能见度约20Km、晴天、大气无热闪烁。
*3 使用反射率为90％的Kodak 灰卡白面、 亮度低于3000lx / 测量精度可能受测量表面，观测方法和周围环境影响。
*4 激光束与灰卡白面正交角度小于30°的测试结果。
*5 在50~60° C 环境下测试:RS90N-K:1.3~300m, RS50NK:1.3~180m, RS10N-K:1.3~60m。 *6 测程:0.3~200m。
*7 良好天气: 无雾、能见度约40Km、阴天、大气无热闪烁。
*8 操作环境（包括温度和观测条件）将影响实际参数。
*9 采用ECO 省电、单次精测模式，每30 秒测一次。
