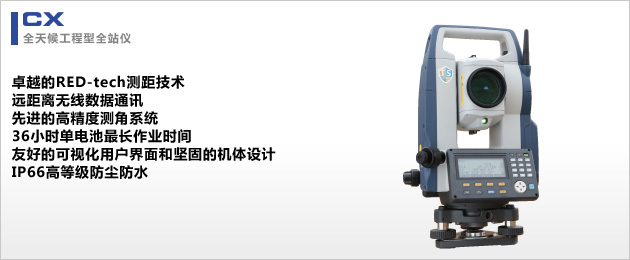

CX免棱镜工程型全站仪
详细信息
卓越的RED-tech 测距技术
● 可对任何物体实施0.9 秒快速测距
● 超细光斑即使在小入射角情况下仍能获得高精度测距结果
● 30cm 至500m 宽量程免棱镜距离测量
● 共轴明亮的指示激光帮助快速完成目标精确照准
● 确保反射片测距精度
远距离无线数据通讯
● Class 1* 远距离蓝牙通信
● Class 1* 蓝牙确保了通讯距离超长和通讯连接稳定
● 全站仪和镜站数据采集器（两者都配有蓝牙）的直接蓝牙连接加快了测量速度，使得测站只需要瞄准目标即可
* 在某些地方可作为可选配置
先进的高精度测角系统
● 采用的绝对编码测角技术和配备的双轴补偿器，确保了任何作业条件下的测量精度和可靠性，即使在复杂的地形环境下作业也能获得高稳定性的测量结果
● 独特的制动和微动螺旋为稳定的角度测量提供了保障
● CX-101 和CX-102 采用了革命性IACS（角度自校准系统）技术，极大地提高了角度测量结果的可靠性
36 小时超长作业时间
在完全充电的情况下，一块电池可以持续工作36 小时，保证一个星期的测量作业，不再需要额外的电池
坚固的机体、友好的可视化界面和高等级防护设计
● IP66 高等级防尘防水
● 标准型工作温度范围为：-20℃ ~+50℃;低温型器最低工作温度：-30℃ *;高温型器最高工作温度：+60℃ *
* 高、低温机型仪器按订单生产
|
CX 技术参数 |
|||||
| 型号 |
CX-101 |
CX-102 |
CX-103 |
CX-105 |
|
| 望远镜 | |||||
| 放大倍率/分辨率 | 30X/2.5" | ||||
| 其它 | 镜筒长度：171mm，物镜孔径：45mm（EDM:48mm），成像：正像，视场角：1˚30′（26m/1,000m）,最短焦距：1.3m，背光亮度：5级 | ||||
| 测角部 | |||||
| 最小显示 | 0.5"/1" | 1"/5" | |||
| 测角精度(ISO17123-3:2001) | 1" | 2" | 3" | 5" | |
| IACS（角度自校准系统） | 内置 | 无 | |||
| 双轴补偿器/视准差改正 | 液体双轴倾斜传感器，补偿范围±6′/视准差改正 | ||||
| 测距部 | |||||
| 激光输出等级 | 免棱镜：3R级，棱镜/反射片1级 | ||||
| 测距范围 （一般气象条件下） |
免棱镜 | 0.3～500m | |||
| 反射片 | RS90N-K:1.3～500m | ||||
| RS50N-K:1.3～300m | |||||
| RS10N-K:1.3～100m | |||||
| 微型棱镜 | COP1：1.3~2,500m，OR1PA：1.3～500m | ||||
| 单棱镜 | 1.3～4,000m/1.3～5,000m（良好气象条件下 ） | ||||
| 最小显示 | 精测/速测：0.001m 跟踪：0.01m | ||||
| 测距精度 (ISO17123-4:2001) |
免棱镜 | （3+2ppm×D）mm | |||
| 反射片 | （3+2ppm×D）mm | ||||
| 棱镜 | （2+2ppm×D）mm | ||||
| 测量时间 | 精测:0.9秒，速测:0.7，跟踪:0.3秒 | ||||
| 接口与数据管理 | |||||
| 显示器/键盘 | 可调对比度、带背光192×80点阵液晶图形显示器/带背光25键（字母数字键盘） | ||||
| 操作面板 | 双面 | ||||
| 触发键 | 仪器右侧，一键触发 | ||||
| 数据存储 | 内存 | 约10,000点 | |||
| 外部存储器 | USB闪存(最大8GB) | ||||
| 接口 | RS-232C串口，USB2.0（A型，用于外接U盘） | ||||
| 蓝牙模块（选配） | 1级蓝牙，Ver.2.1 +EDR，传输距离：300m*11 | ||||
| 其它 | |||||
| 激光指向 | 同轴红色EDM激光束 | ||||
| 导向光 | 绿色激光二极管（524nm）和红色激光二极管（626nm） 工作范围：1.3～150m |
||||
| 水准器 | 电子水准器 | 6′（内圆） | |||
| 圆水准器 | 10′/2mm | ||||
| 激光对中器（选配） | 2级激光产品，红色激光二极管（635nm±10nm），对中精度：≦1.0mm/1.3m | ||||
| 光学对中器 | 放大倍率：3X，最短焦距：0.3m（自基座起） | ||||
| 防尘防水等级 | IP66（ICE 60529:2001） | ||||
| 工作温度 | -30～+60℃ | ||||
| 尺寸（含提柄） | 双面板：191mm（宽）×181mm（长）×348mm（高） | ||||
| 重量（含提柄和电池） | 5.6kg | ||||
| 电源系统 | |||||
| 电池 | BDC70机载电池 | 可充电锂电池 | |||
| 工作时间 | BDC70 | 约36小时（角距同测间隔1次/30秒） | |||
| BDC61 （外接，选配） |
约89小时（角距同测间隔1次/30秒） | ||||
