V98技术参数

GNSS配置

通道数：336

BDS：B1，B2，B3

GPS：L1C/A，L2C，L2E，L5

GLONASS：L1C/A，L1P，L2C/A，L3 CDMA

GALILEO：E1，E5A，E5B，E5AltBOC，E6

SBAS：L1C/A，L5

QZSS，WAAS，MSAS，GAGAN，IRNSS

星站差分：（选配）

输出格式 ：ASCII: NMEA-0183，二进制码

定位输出频率 ：1Hz~50Hz

静态数据格式： GNS，Rinex双格式静态数据

差分格式： CMR，RTCM2.X，RTCM3.0，RTCM3.2

网络模式： VRS，FKP，MAC；支持NTRIP协议

系统配置

操作系统： Linux操作系统

启动时间： 3秒

数据存储： 内置16GB ROM，支持静态数据自动循环存储

精度和可靠性[1]

RTK定位精度  平面：±（8+1×10-6D）mm  （D为被测点间距离）

高程  ±（15+1×10-6D）mm  （D为被测点间距离）

静态定位精度   平面：±（2.5+0.5×10-6D）mm  （D为被测点间距离）

高程   ±（5+0.5×10-6D）mm  （D为被测点间距离）

DGPS定位精度    平面精度：±0.25m+1ppm ；高程精度：±0.50m+1ppm

SBAS定位精度    0.5m

初始化时间   ＜10秒

初始化可靠性   ＞99.99%

通讯单位

I/O端口 5芯接口，USB接口，SMA接口，Nano SIM卡槽

蜂窝移动 内置4G网络通信：

TDD-LTE，FDD-LTE，WCDMA，EDGE，GPRS，GSM

WiFi通信 802.11 b/g接入点和客户端模式，可提供WiFi热点服务

蓝牙通信 Bluetooth® 4.0/2.1+EDR,2.4GHz

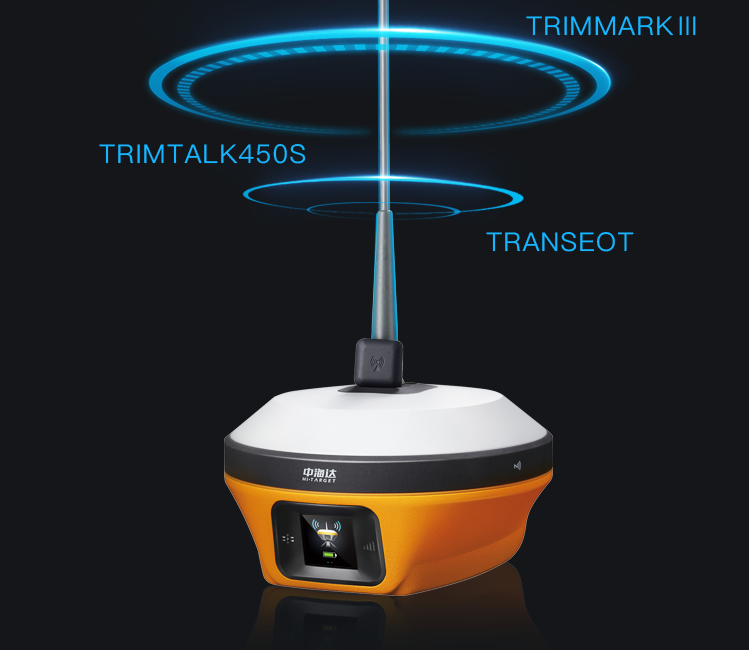

内置电台 内置收发一体电台:

 功率：1W/2W/4W可调

 频段：403MHz~473MHz

 协议：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT

 频道数：116个频段（其中16个可配置）

外挂电台 外挂电台

 功率：5W/10W/20W/30W可调， 频段：450~470MHz，

 传输速率：19.2kbps/9.6kbps可调

 频道：116个频段可调

传感器

电子气泡 实现智能对中

倾斜测量[2] 内置倾斜补偿模块，系统会持续监控对中杆的倾斜度，并进行补偿纠正坐标

温度传感器 实现智能控温调频

用户界面

按键 单按键

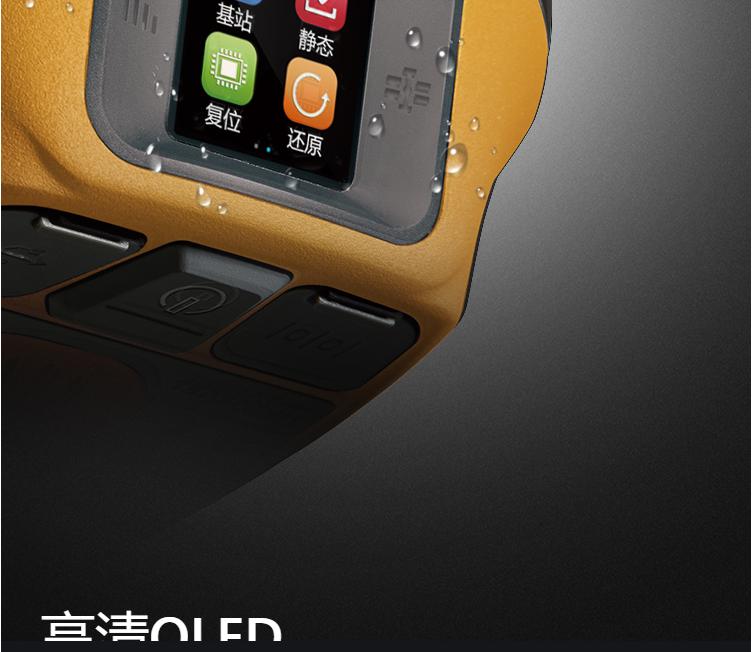

显示屏 工业级OLED高清彩色显示,电容触摸屏

LED提示灯 卫星灯，信号灯，电源灯

功能应用

高级功能 OTG功能，NFC闪联，WebUI交互，U盘固件升级，网络中继，电台中继

智能应用 智能语音，功能自检，智能电池、电池快充

远程服务 消息推送、在线升级、远程控制

云服务 设备管理，位置服务，协同作业，数据分析

物理特性

主机电池 高容量锂电池6800mAh/块（标配2块）带电量显示灯，

单块电池网络移动站工作时间10小时[3]

外接电源 6~28V宽压直流设计，5芯接口

尺寸 Φ158mm×98mm

重量 ≤1.2kg（含电池）

功耗 4.4W

材料 外壳采用镁合金材料

环境特性

防尘防水 IP67

防摔 抗2米高测杆自然跌落

相对湿度 100%不冷凝

工作温度  -40℃~+75℃

存储温度  -55℃~+85℃
