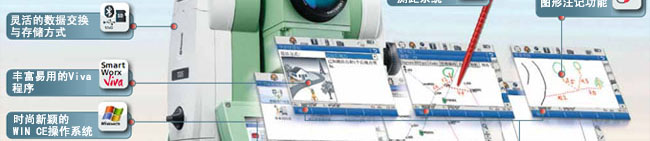

徕卡全站仪TS11/15
|
技术参数
|
|
|||||||||||
| 角度测量 | ● | ● | ● | ● | ● | ||||||
| 距离测量（IR） | ● | ● | ● | ● | ● | ||||||
| 无棱镜距离测量（RL） | ● | ● | ● | ● | ● | ||||||
| 马达驱动 | － | ● | ● | ● | ● | ||||||
| 自动目标识别月照准（ATR） | － | － | ● | ● | ● | ||||||
| 超级搜索（PS） | － | － | － | － | ● | ||||||
| RS232、USB和SD卡存储 | ● | ● | ● | ● | ● | ||||||
| 蓝牙通讯 | ● | ● | ● | ● | ● | ||||||
| 仪器内存（1GB） | ● | ● | ● | ● | ● | ||||||
| RH15电台接口 | － | ● | ● | ● | ● | ||||||
| 导向光（EGL） | ○ | ● | ● | － | ● | ||||||
| 激光指向 | － | － | － | ● | － | ||||||
| 超站仪GS15接收机 | ○ | ○ | ○ | ○ | ○ | ||||||
| 超站仪GS12接收机 | ○ | ○ | ○ | ○ | ○ | ||||||
| CS10/CS15控制手簿 | ○ | ○ | ○ | ○ | ○ | ||||||
| ● = 标准 ○ = 选配 － = 不可用 |
|
||||||
角度测量
 |
精度HZ，V［1］ | 1”/ 2” /3”/5” | ||||
| 最小显示分辨率0.1" | 0.1" | |||||
| 测量方法 | 绝对编码、连续、对径测量 | |||||
| 补偿器 | 四重轴系补偿 | |||||
距离测量
 |
距离测量（有棱镜） | |||||
| 圆棱镜（GPR1） | 3500m | |||||
| 微型棱镜（GMP101） | 2000m | |||||
| 360°棱镜（GRZ4，GRZ122） | 2000m | |||||
| 反射片（60mm×60mm） | 250m | |||||
| 精度/测量时间 | ||||||
| 标准 | 1mm+1.5ppm/一般为2.4s | |||||
| 快速 | 3mm+1.5ppm/一般为0.8s | |||||
| 连续 | 3mm+1.5ppm/一般小于0.15s | |||||
| 距离测量（无棱镜） | ||||||
| PinPoint R30/R400/R1000 | 30m /400m/1000m | |||||
| 精度/测量时间 | ||||||
| PinPoint R30/R400/R1000 | 2mm+2ppm/一般为3s | |||||
| 常规参数 | ||||||
| 显示分辨率 | 0.1mm | |||||
| 最短测程 | 1.5m | |||||
| 测量原理 | 基于相位测量原理（同轴，红色可见激光） | |||||
| 激光点的大小 | 在30m：7mm×10mm，在50m：8mm×20mm | |||||
综合数据
 |
操作系统 | Windows CE 6.0 | ||||
| 处理器 | Freescale i.MX31 533 MHz ARM Core | |||||
| 望远镜放大倍数 | 30× | |||||
| 物镜孔径 | 40mm | |||||
| 视场 | 1°30’， 在100m处为2.7m | |||||
| 调焦范围 | 1.7m到无穷远 | |||||
| 显示屏 | VGA（640×480），大彩色LED触摸屏 | |||||
| 键盘 | 36键（12功能键，12字母数字键），照明功能 | |||||
| 仪器内存/外置存储 | 1GB闪存/SD卡，USB | |||||
| 接口 | RS232，蓝牙，微型USB端口 | |||||
| 圆水准器灵敏度 | 6'/2mm | |||||
| 激光对中精度 | 在1.5m高1.5mm | |||||
| 微动螺旋个数 | 1水平/1垂直 | |||||
| 电池类型 | 锂电池 | |||||
| 操作时间 | 5-8小时（GEB221） | |||||
| 电压/容量 | 7.4 V / 4.4 Ah | |||||
| 全站仪重量 | 4.8-5.5kg | |||||
| 长/宽/高 | 345mm/226mm/203mm | |||||
| 工作/存储环境 | -20℃到+50℃/-40℃到+70℃ | |||||
| 防尘防水/湿度 | IP55/95%，防冷凝 | |||||
| 温度传感器（选配） | 根据外界环境温度自动改正 | |||||
导向光（EGL）
 |
工作范围 | 1.5m-150m | ||||
| 定位精度 | 5cm在100m远处 | |||||
马达驱动
 |
转速 | 45/s | ||||
自动目标识 别与照准 （ATR）
 |
棱镜类型 | ATR模式 | 锁定模式 | |||
| 圆棱镜（GPR1） | 1000m | 800m | ||||
| 360°棱镜（GRZ4、GRZ122) | 800m | 600m | ||||
| 反射片（60mm×60mm） | 55m | － | ||||
| 微型棱镜（GMP101） | 500m | 400m | ||||
| 360°棱镜最短测距 | 1.5m | 5m | ||||
| ATR测角精度HZ、V | 1” | |||||
| 基本定位精度 | ±1mm | |||||
| 测量时间（GPR1） | 3-4s | |||||
| 切向跟踪速度（标准模式） | 在20m处5m/s，在100m处25m/s | |||||
| 径向跟踪速度（跟踪模式） | 4m/s | |||||
| 视场中搜索时间 | 一般1.5s | |||||
| 视场 | 1°30’ | |||||
| 自定义搜索窗口 | 可以 | |||||
超级搜索（PS）
 |
圆棱镜（GPR1） | 300m | ||||
| 微型棱镜（GMP101） | 100m | |||||
| 360°棱镜（GRZ4、GRZ122） | 300m | |||||
| 最短距离 | 1.5m | |||||
| 一般搜索时间 | 5-10s | |||||
| 默认搜索区域 | HZ：360°，V：36° | |||||
| 自定义搜索窗口 | 可以 | |||||
| 程序及解决方案［3］ | 多测回测角、隧道断面测量解决方案、油罐测量解决方案、自由设站、参考线测量、体积计算、导线测量、隐蔽点测量、COGO计算等等 | |||||
| [1] 标准偏差符合ISO 17123-3 |
| [2] 测量精度、准确性和测量距离指标是在阴天、无风、能见度达40km、无热流闪烁环境下配合GPR1圆棱镜使用柯达灰度板（90%反射率）进行测试 |
| [3] 部分应用程序为选购程序，具体事宜请在购买时与徕卡测量或分销合作伙伴联系 |
