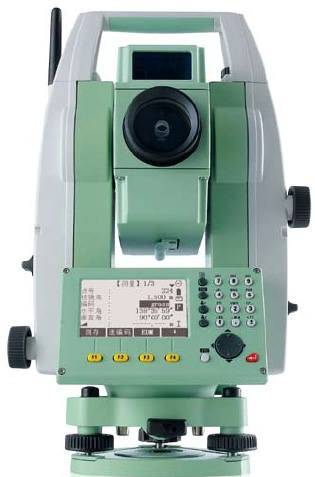

徕卡全站仪TS09 plus
技术参数
| 角度测量 | |
| 精度[1] | 1″、2″、5″ |
| 测量方法 | 绝对编码，连续，对径测量 |
| 最小读数 | 0.1″/ 0.1mgon / 0.01mil |
| 补偿方式 | 四重轴系补偿 |
| 设置精度 | 0.5"/ 0.5"/ 1.5" |
| 棱镜距离测量 | |
| 圆棱镜测程（GPR1）[2] | 3500m |
| 反射片（60mm×60mm）［2］ | ＞500m [8] ＞1000m [9] |
| 长棱镜测程（GPR1）［2］ | ＞10000m |
| 精度[3] | 标准：1.5mm + 2ppm |
| 快速：2mm + 2ppm | |
| 跟踪：3mm + 2ppm | |
| 测量时间[4] | 1.0s |
| 无棱镜距离测量 | |
| 无棱镜测程（90%反射率）PinPoint R500[5] | ＞500m |
| 无棱镜测程（90%反射率）PinPoint R1000[5] | ＞1000m |
| 精度[3] | 2mm + 2ppm |
| 激光点大小 | 30m处：约7mm×10mm，50m处：约8mm×20mm |
| 数据存储&传输 | |
| 仪器内存 | 最大：100000固定点，最大：60000测量点 |
| USB存储棒 | 1G，传输时间1000点/秒 |
| 传输接口 | 串口（波特率最大115200）；标准USB和Mini USB；无线蓝牙，1级，150m；>1000m (TCPS29) |
| 数据格式 | GSI / DXF / LandXML /CSV/用户自定义ASCII格式 |
| EGL导向光 | |
| 工作范围 | 1.5m-150m |
| 定向精度 | 100m处：5cm |
| 望远镜 | |
| 放大倍数 | 30× |
| 分辨率 | 3″ |
| 视场 | 1°30′，100m处：2.7m |
| 调焦范围 | 1.7m至无穷远 |
| 十字丝 | 可照明，10级亮度可调节 |
| 键盘和显示屏 | |
| 键盘 | 全彩色字母数字键盘，带照明功能 |
| 显示屏 | QVGA分别率，彩色触摸屏，5级亮度可调节 |
| 操作系统 | |
| Windows CE | 5.0 Core |
| 激光对点器 | |
| 类型 | 激光对中，5级亮度可调节 |
| 对中精度 | 1.5m高：1.5mm |
| 电池 | |
| 类型 | 锂电池 |
| 操作时间[6] | 一般为30小时 |
| 重量 | |
| 全站仪（包括GEB211和基座） | 5.1kg |
| 环境指标 | |
| 工作温度范围 | -20℃到+50℃（-4°F到+122°F）；极地耐低温型-35℃到+50℃（-31°F到+122°F）（可定制） |
| 防尘/防水（IEC60529） | IP55 |
| 防潮 | 95%，无冷凝 |
| 备注： | [1] 标准iso - 17123 - 3 [2] 阴天，没有阴霾，能见度约40公里，没有热源光点闪烁。 [3] 标准iso - 17123 - 4 [4] 棱镜快速测量模式 [5] 最佳气象条件，使用90%反射率柯达灰板。距离随气象条件、目标反射率和目标表面形状不同而变化。 [6] 范围> 500m，4mm+2ppm [7] 环境温度25℃，30秒钟测量一次。如果不是新电池，使用时间可能会缩短。GEB222电池。 [8] 使用R500无棱镜模式测量反射片 [9] 使用R1000无棱镜模式测量反射片 |
